Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD

[sae74]

Какое то время назад решил я собрать свой вариант контроллера для аквариума.
На долго затянулся этот процесс.
Идейным вдохновителем стал Pimass,а автором графики и дизайна экранов его девушка Виктория. За что им огромное спасибо. У меня фантазии так и не хватило.

Вот на чем собран контроллер

************************************************** *************************

mega 2560
экран 3,2

переходник между экраном и ардуиной

часы RTC DS1307

Переходник нужно перепаивать 8 проводов.

У меня в теме есть плата этого переходника с часами, делителем напряжения для пш. но собирать еее нужно самому. Детали стоят копейки. Плату можно заказать у китайцев но минимум 10 штук. или у меня есть еще парочка по 5 долларов.
Тогда все аккуратно без соплей и не нужно танцев с бубном.

Это минимум что нужно для запуска программы.
Еще блок питания на 5 вольт, если будут вентиляторы то и на 12 вольт. вот такой на два напряжения 12 и 5 вольт сразу.

Для управления каналами до 24 вольт можно использовать сборку на 4 канала или на 1 канал

Для нагрузки на 220 вольт такие реле, но я использую силовую плату на симисторах.
ПШ усилитель собрать самому, лан модуль стоит 14-17 долларов, но не стоит его брать, у меня реализовано только мониторинг на андроид телефон и дальше развивать нет времени.

Датчик температуры для пресной воды

************************************************** *************************

Контроллер имеет 9 каналов для подключения нагрузки.
На каждый канал до 7 отдельных программ.
Дополнительно канал на работу с фильтром (временное отключение). Канал управления кулером охлаждения LED светильника.
Часы реального времени.


Можно подключить следующие датчики контроля:
4 датчика температуры
4 пш электрода
2 ультразвуковых датчика уровня воды

Каждый датчик можно одновременно использовать для управления несколькими каналами. Например:
1 канал осуществляет подачу СО2 согласно данным с электрода ПШ до уровня 6.00
2 канал следит что бы показания с того же электрода и как только показания достигнут 5.5 начнет работать компрессор и подавать воздух в аквариум.

Что умеет делать контроллер:
1. включать свет по таймеру (рассвет/закат)
2. контроль температуры обогрев/охлаждение
3. контроль СО2 повышение/понижение
4. контроль уровня воды слив/долив
5. подача удо или других жидкостей
6. каждый канал имеет регулировку PWM (шим) уровня,
есть возможность выбирать PWM частоту для всех каналов сразу, следующие значения в Гц: 3000, 2500, 2000, 1500, 1000, 500
7. калибровка дозатора УДО, Подача УДО с точностью 0,5 мл.
8. калибровка ПШ электродов
9. отключение фильтра от 10 до 50 минут
Пункты с 2 по 5 можно ограничить по времени. Например контроль CO2 с 8-00 до 19-00

В планах:
1 Подключить LAN модуль для управлением контроллером
2 Сделать ведение ЛОГ файла данных
3 Сделать управление помпой течения для моря

Необходима помощь в разработке силовой исполнительной платы
Буду рад любой помощи.


Главный экран
Скрытый текст

Настройка времени, поиск датчиков температуры, калибровка электродов ПШ, настройка LAN


Установка времени


Поиск датчиков температуры


Калибровка ПШ электродов


Установки условий работы канала


Настройка таймера


Настройка контроля температуры


Настройка контроля ПШ


Настройка контроля уровня воды


Настройка PWM (шим) уровня


Настройка подачи УДО


Калибровка дозирующего насоса


Калибровка датчиков "ультразвук" уровня воды

Пример работы с программы, немного устаревшая версия.


Исходники можно скачать тут
Данная версия работает у меня уже давно и вроде бы стабильно.
Есть некоторые "баги" но их исправляю.
Если я смог сделать, то Вы уж точно сможете.....


Инструкция по сборке
Тут

Для тех кто захочет повторить «MegashildSAE»
Тут

Новое в контроллере: 22 февраля 2015г.
1. Убрал внешний ЕЕПРОМ, все хранится на ардуине.
2. Заменил поплавковые датчики уровня воды 4 шт, на 2 ультразвуковых.
3. Сделал калибровку уровня воды для срабатывания датчика.
4. Добавил экран с отображением состояний выходных каналов в Диаграмме.

[Сергій М]

митяж, Купите больший или меньший экран - то изображение будет занимать или не всю площадь, будут чёрные полосы внизу и справа или слева, или изображение просто не влезет в экран. Даже если по пикселям всё будет гуд, то Ваши 2.4" это просто издевательство над собой, даже на 3.2" это мало и не очень удобно. А переписывать столько пикселей оооочень муторно !
Во-вторых - нужно точно знать какой контроллер на экране Вам подходит. Точно не помню где именно, но есть не много контроллеров экранов совместимые между собой, постараюсь найти табличку где это расписано. Так как на 3.2" контроллер - IC: SSD1289 , на 3.5" контроллер - ILI9486 , на 2.4" контроллер - spfd5408 , что может привести к полному нулю, это связано с скетчем.

[Ruslan.Kuchma]

Сообщение от Сергій М

Почему не тач ?

Потому что в описании не сказано про тач.

Что касается всех других дисплеев.
2.4" - очень маленький, но бюджетно и программа нужна совершенно новая так сказать с ноля.
4.3", 5" и 7" - очень дорого, не бюджетно, но удобно и программу нужно редактировать, и переписывать графику.
На функции не влияет.
3.2" - пользуетесь, ничего не переписываете, но тоже маловат...

[Сергій М]

Вот нашел -

Из библиотеки ITDB02_Graph16.
Supported controllers:
- HX8347-A
- ILI9325D
- ILI9327
- SSD1289

Все процедуры инициализации другого дисплея нужно будет переделывать под другую библиотеку.

[Сергій М]

Сообщение от Ruslan.Kuchma

Потому что в описании не сказано про тач.

http://olx.ua/obyavlenie/sensornyy-3...tml#d4796b96be
Сенсорный 3.5 " TFT LCD для Arduino mega
Но не вижу смысла покупать его вооообще, так как от 3.2" отличий пару мм, вот если бы 5" или лучше 7" - тогда и есть смысл переписывать почти весь скетч под новую библиотеку ...

[Ruslan.Kuchma]

Сергій М, Не заметил,
Почему нет смысла?
За эти деньги, очень даже хорошая цена... + Ненужен переходник, но с программой придётся поработать...
На 5" и 7" библиотека та же, а вот графику нужно менять

[Сергій М]

Сообщение от Ruslan.Kuchma

За эти деньги, очень даже хорошая цена... + Ненужен переходник

1) цена как цена
2) многие скетчи пишутся с учётом на переходник - это значит опять полностью переписывать программу.

[митяж]

я так понял желательно 3,2 и + переходник или 3,5 без переходника но с гемором

[Ruslan.Kuchma]

Просто нужно посмотреть тыльную сторону. Если там всё так
, то переходник ненужен.
И скажем сенсорный дисплей это средство "ввода/вывода" информации, на программу вообще никак не влияет.
Оффтоп

У меня было, залил морской водой, но со временем соль дала о себе знать, как-бы месяц и без дисплея контроллер отработал.

Программу придётся доработать, переписать графику

Разрешение: 480 х 320

митяж, нет там никакого "гемора", если знаешь, что и как.

[митяж]

Я ВАС БЛАГОДАРЮ за ответы всё понял будем пробовать двигаться --под лежачий камень...... как известно

[митяж]

Руслан а есть с такой тыльной стороной-- как пойдёт??

[Ruslan.Kuchma]

митяж, я не знаю, мне всё равно, я напишу программу под любой дисплей.
Вы сможете?

1. Да - подойдёт
2. Нет - не подойдёт

Третьего варианта нет...

[Сергій М]

так это одно и тоже - только версии (год выпуска) разные, но отличий на функциональности не должно быть. На "бутербродах" тоже есть куча шилдов "переходников" разных версий, но все работают нормально.
думаю что "подойдёт" или нет нужно спрашивать у того кто написал скетч, или у того кто будет этот скетч переделывать под этот экран ...
а лучше купите готовый бутерброд - на али весь бутер стоит 24$, там же можно и шилд с экраном отдельно взять, если своя Мега есть - тогда это будет стоить как один экран, но у нас. Зато не будет переписывания программы.
тот кто умеет писать в С++, для того это плёвое дело, для тех кто не знает этого - это темнейший лес в мире )))

[Ruslan.Kuchma]

Сергій М, А вот и нет, я не знаю С++, это не мешает писать программы для Arduino.
ARDUINO IDE просто основан на C/C++
Там то и знать нечего, горсть операторов и кучка функций...

[Сергій М]

Ок, если что буду знать к кому за подсказкой обращаться))
Но на примере этого проекта - тут нужно перепаивать 8 проводов именно на переходнике !! а Вы предлагаете взять без переходника, то точно будет затруднительно вытащить нужные выходы. Как я понимаю это цифровые выходы ардуины, и нужны одни для ШИМ регулировки диодов (чаще всего в других проектах именно для ШИМ перепаивают).

[Ruslan.Kuchma]

Сергій М, Я так бегло просмотрел, может и ошибаюсь.

Ну давайте, посчитаем 0,1 RX TX - не используем в любом случае.
20,21 - часы
2,3,4,5.6 - управление сенсором.
7,8,9,10,11,12,13 - итого 7 выводов ШИМ, вроде как достаточно.
А если ещё схему глянуть на экран, то думаю 44-46 тоже будут свободны, а это ещё 3 ШИМ вывода.
И по-любому 15-19 и 47-49 тоже свободны.
Ну и 16 аналоговых для всякой ерунды...
Оффтоп

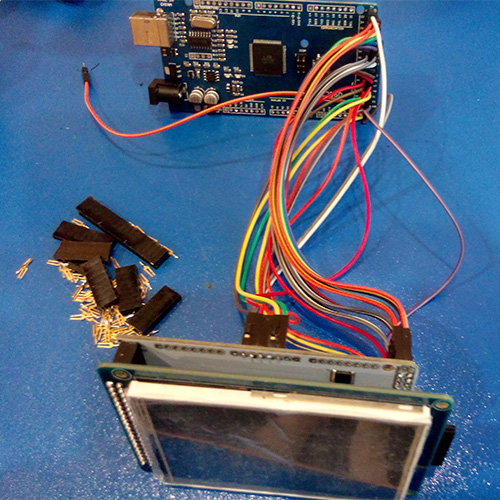

У меня сейчас один на столе валяется собран с перемычками, когда чё в голову приходит подключаю и понеслась душа в рай...
Два стоит на аквариумах, так они, вообще не бутерброды...

P.S. Не знаю, зачем восемь, пяти достаточно.
